SZ11-80KVA/35KV/10KV/0.4KV有載調壓油浸式變壓器節能型產品能效一級非晶合金油浸式變壓器是變壓器廠通過新材料、新工藝的研究運用及自主創新與技術引進結合的方式，通過對鐵心及線圈結構的優化創新設計，達到降低空載損耗及噪音的目的，自主開發的產品。

　　噪聲水平與現行國標JB/T10088-2004比較平均下降20%，產品性能水平達到國內先進水平。該產品是充油密封型。原理同密封型電力變壓器。非晶合金的基礎元素是鐵、鎳、鈷、硅、硼、碳等組成。是一種向同性的軟磁材料，磁化功率小，不存在阻礙疇壁移動的結構缺陷，厚度極薄，只有0.027mm，填充系數相應變小，只有0.75～0.8，電阻率很高，是硅鋼板的3～6倍，硬度是硅鋼片的5倍，非晶合金材料對應力特別敏感。

　　SH15-M-30～2500/6～10系產品，空載損耗在GB/T6541標準值基礎上下降70%。執行標準GB/T25446-2010《油浸式非晶合金鐵心配電變壓器技術參數》。

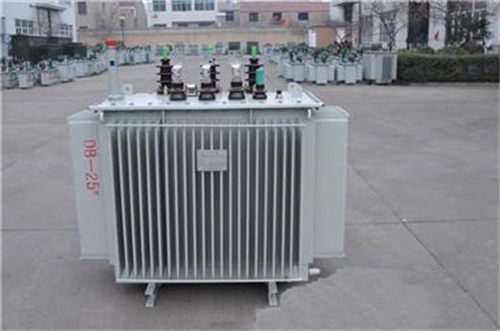

　　SZ11-80KVA/35KV/10KV/0.4KV有載調壓油浸式變壓器

　　組成有15個部分，主要組成有10個，其功能解釋如下：

　?、?信號式溫度計：信號式溫度計也叫壓力式溫度計。

　?、?吸濕器：吸濕器又叫呼吸器，內裝硅膠。

　　⑶ 油標：又稱油位計。

　?、?油枕：油枕也稱儲油柜，安裝在變壓器的頂端，與本體之間由管路相連。

　?、?安全氣道：又稱防爆管。

　?、?氣體繼電器：又稱瓦斯信號繼電器。

　?、?分接開關：用于調整變壓器二次側(即輸出次級)電壓。

　?、?油箱：油箱由箱體構成，內裝器身和變壓器油。

　?、?器身：變壓器器身是指變壓器的主體，即鐵心和線圈。

　　⑽ 變壓器油：冷卻傳導熱量。
